-- Open Frame Solenoid --

Item No/Type:RG-O-1578L
Name:Open Frame Solenoid

Open Frame Solenoid
Description:



Plunger Weight: 91g / Total Weight: 800g

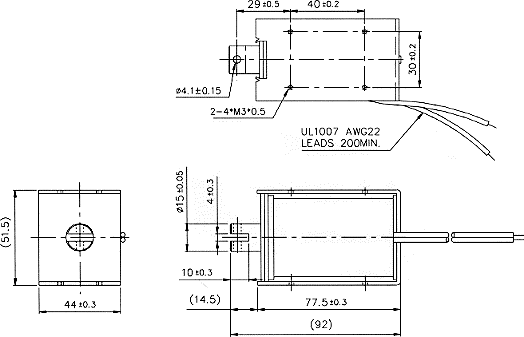

Shown Energized     UNIT: mm

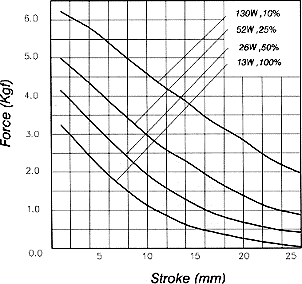

STROKE Vs FORCE

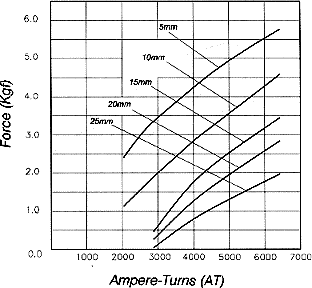

AMPERE-TURNS Vs FORCE

COIL DATA
Duty cycle(%)= X 100% Continuous
(100%)
Or less
(50%)
Or less
(25%)
Or less
(10%)
MAX. "on" time in seconds 160 80 32
Watts at 20oC 13 26 52 130
Ampere-turns at 20oC 2030 2870 4060 6430
Type no. Resistance (20oC)
±10%
No. turns Volts DC
RG-O-1578L06AA 2.8 940 6 8.5 12 19
RG-O-1578L12AA 11.1 1930 12 17 24 38
RG-O-1578L24AA 44.3 3820 24 34 48 76
RG-O-1578L48AA 177 7400 48 68 96 152
